Installation System serien

Installation steg-för-steg

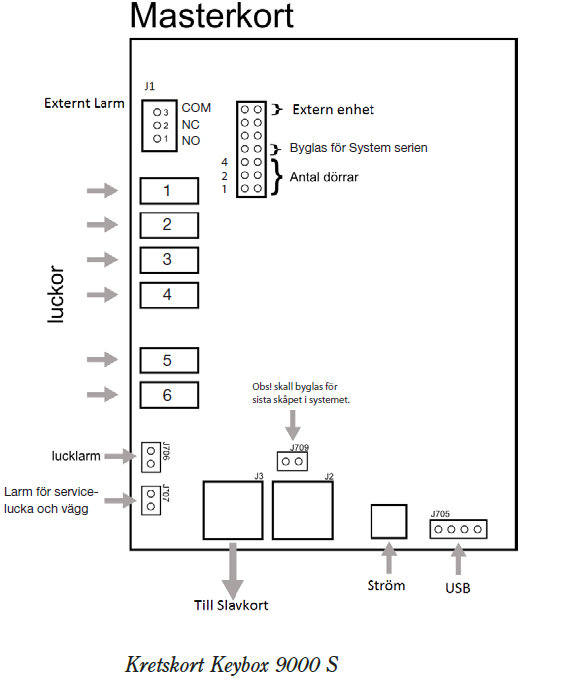

STEG 1 Öppna serviceluckan med hjälp av nyckeln.  STEG 2 Anslut den bifogade 230V nätkabeln till plinten på kretskortet  a) Kabeln kan dras från baksidan eller i underkanten på framsidan, vilken är förstansad för att hål skall kunna tas upp.

b) Den bruna och blå kabeln skall anslutas i plinten. Den blå kabeln ansluts till N och den bruna kabeln till F.  c) Den gröngula kabeln skall anslutas med hjälp av jordskruven bredvid plinten. Det är viktigt att den gröngula kabeln är fäst ordentligt då den är skyddsjord, och ska alltid vara längre än de övriga två.
